| 前回までのあらすじ・・・ とりあえず窓サッシを削ってみる。 | |
 | どうしようか迷い、結局すべての窓枠を新しく作ることにしました。 窓枠は４両分でドア間窓３２個＋車端部窓１２個＋運転台後ろ窓４個必要で、これを方眼紙に手書きで書いていくのは途方もない作業となります。 そこで車両分の窓枠はＣＡＤで作ってします。定規だと１ｍｍ以下の工作が難しいのですが、ＣＡＤを使えば太さ0.何ミリの窓枠を正確にかつ大量に作れます。 ちなみにこの窓枠は太さ0.5ｍｍです。 |
|---|---|
 | 黒く塗ってはめてみると、なかなかそれっぽいのですが、ちょっとばかりでかい気がします。 真ん中の窓で、高さが７ｍｍ、横幅が18ｍｍでやったところこうなりました。 ちょっとこれでは失敗です。 |
 | 今度は微調整して窓の幅を高さ6.7ｍｍの幅17.6ｍｍでやってみました。0.3ｍｍと小さい変化なのですが、実際に直してはめてみるとなかなかあう良い大きさになりました。構造は窓サッシを印刷した透明ラベルを塩ビにはり、その上にケント紙で作った窓枠をくっつけるという方法でやっていこうと思います。写真は窓サッシを印刷した塩ビを窓の大きさに切り、はめ込んでみた状態です。 |

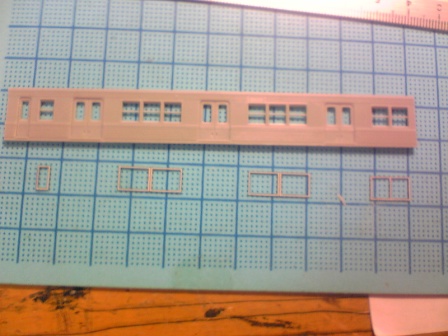

 | 全ての窓をはめ込み対応にくりぬき、すべてのモールドを削り落した後にＧＭのコルゲート板を張った状態です。 ちなみに真ん中の2つの窓のうち、左ははじめ失敗した高さ7ｍｍの方。右が次に試した高さ6.7ｍｍの方です。 |
 | 窓枠と同時に顔もキャドで作ってみました。 更新車のくせに顔が全然違うので新造するしかないでしょう。 残念ながらＢトレからも３５００系の更新車というのは出ていないようです。 上の部分が四角く角ばっていますが、このＲは屋根とあわせたときに形に合わせ削っていきます。 |
＊このページの内容は制作の過程において結果的に廃案となりました。どうか参考になされる方は次のページからお願いします。
